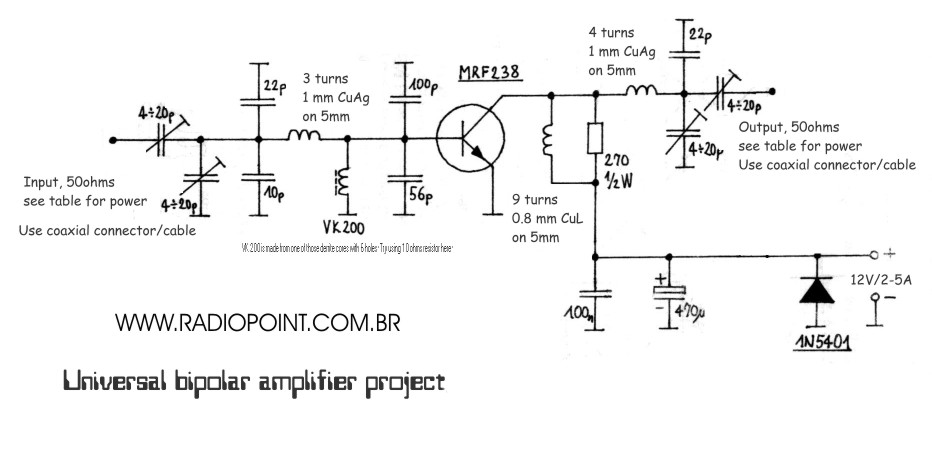

AMPLIFICADOR DE RF

UNIVERSAL

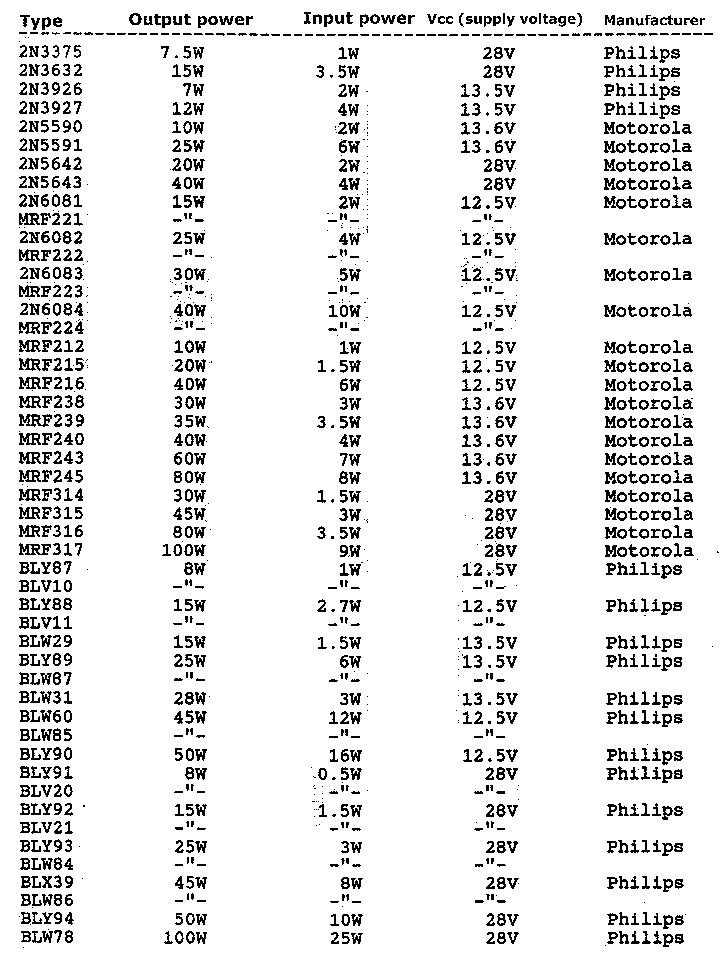

                     Aqui podem ser vistos um choke de banda larga VK200 e uma tabela de transistores que podem ser colocados nesse amplificador. Os terminais-emissores do transistor de potência devem ser o mais curtos possível (cada milímetro a mais significa menos ganho e menor potência de saída). Use dissipadores de calor grandes (apropriados). Não aperte demais os transistores ao montá-los no circuito - a cerâmica pode quebrar. Se não conseguir maximizar o amplificador com os trimmer caps indicados, use valores maiores ou adicione 10-22pF em paralelo. Algumas bobinas podem precisar de mais uma espira em alguns casos.

exemplo de placa de circuito impresso

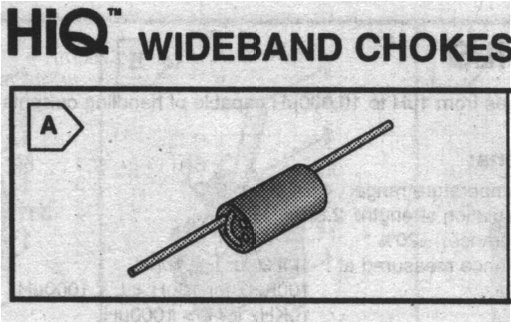

CHOQUE VK200
